【序论】开云kaiyun

在当代,高尚音速航空飞翔器尽头依靠吸气鼓吹系统。不外,鼓吹系统有个很显着的问题,即是范畴层互相作用,这个问题会让范畴层分离,还会产生不利的压力梯度。

这种情况终末会让进气段的总压力受损,还会使流动变形,这一切都会使高尚音速飞翔器的合座鼓吹着力下落。

是以呢,得在交互一开动或者在通盘交互经过里专揽流量限度机制,这样就能幸免范畴层分离,而且哪怕是在非贪图要求下也不错守护高着力。

微陡坡是新开发出来的一种流量限度安设,属于微涡流发生器系列。它在处分一些不良表象上有后劲。“微”这个字呢,说的是这种器件的高度小于范畴层厚度δ。一直以来,微陡坡高度占流量δ的百分比这个事儿争议不休,无尽无休的。

但当今呢,大大都工程师在搞研制的时候,都会把范围定在30% - 90%之间。微陡坡尺寸小,嵌在范畴层里头。这样作念是为了比传统全尺寸涡流发生器减少寄生阻力。另外,它还有本钱效益、物理坚固性和电源平稳性这些上风。

微陡坡产生的逆流旋涡会向卑鄙传播,这对禁锢范畴层的影响有匡助,还能通过产生上洗和下洗清醒来改善范畴层气象。这种清醒能把壁面的低动量流传输到范畴层外部区域,从而创建出一个更健康、更平稳、阻遏易分离的范畴层。

其后,盘考东谈主员在数值盘考里详备发达了微陡坡卑鄙区域的流动特色。这种流动特色不踏实,是以他们在微陡坡极点发现了一连串涡环结构,这些涡环结构还会不息向卑鄙传播,而况和撞击冲击波产生互相作用。

这种收尾终末让冲击波的结构诬陷了,冲击波的强度也就阻挡了。科研者发现存涡环存在,也征服了这一丝,可他们说不明晰涡环和撞击冲击波互相作用有啥影响。

之前我们提到的微陡坡相关盘考,大多是在超音速要求下开展的,是以得盘考微陡坡操控高尚声速流动的才智,这样才能改善入射冲击导致的分离范畴层的情况。

这项盘考的恶果,关于判辨高尚音速流动里微陡坡的着力来说十分要害,对数字代码的开发与考据相似十分要害。本盘考主要即是探索微陡坡的动态举止,还有它在禁锢由5马赫激勉的湍流范畴层分离时的后劲。

【超音速测试】

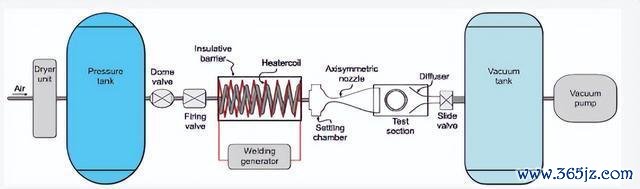

此次作念的所有实验都是以5马赫的速率来进行的。看底下这张图里的高尚音速排污风洞,它的运行停滞压力设成了6.50×105帕(高下浮动5×103Pa),停滞温度设为375K(高下浮动5K)。解放流雷诺数的波动不卓绝3.7%,这个波动值够小的了。流的克努森数算出来是个一丝值,5.6×10?7,是以我们就把这个流看成维持介质来看待。

这项盘考测试了MR80和MR40这两种微陡坡模子。上边的图给出了这两种型号的详备本性,MR80的高度是范畴层厚度的80%,MR40的高度是范畴层厚度的40%。

此次在微坡谈那边推断的位置是5.89毫米。范畴层厚度呢,即是从壁面到流速差未几达到解放流速率(U∞)的阿谁点的距离。这是通过对高速纹影图像进行初步看望得出来的,这个数值的差错算出来是总厚度的1.4%。

曼彻斯特大学的空气物理实验室有纹影系统。这个系统是由脉冲光子维持光源组成的,还有聚焦透镜和2毫米宽的狭缝,另外还有两个f = 9的抛物面镀银镜。

一个刀刃,还有用于聚焦的Hoya49mm+2微距透镜。要捕捉图像的话,就用佳能数码单反相机,另外也用高速录像机,以10000fps的速率高速纪录图像。

我们在开采里用的油发配方,还是按照面前的实验要求优化过了。这样能保证油不会干得太快,好有弥漫时辰酿成流量。而且呢,这油也不会稠得不按流线走。这个羼杂物是由石蜡、荧光色粉、硅油和油酸组成的。

此次用的荧光粉,平均晶粒尺寸是10μm。有两个600W的荧光灯管紫外光源,灯管长20毫米,这两个光源以45°角何在测试部分窗口的双方,用来照亮羼杂物。把灯何在测试部分双方的话,照明效果最佳。

同期,这会径直被相机拍到,而且这样作念能防护产生暗影,因为如果只从一侧打光的话,按照模子的情况就会产生暗影。

尼康的数码单反相机有个9012万像素的镜头,这个镜头能用来录跑步的高清视频。它录视频的时候区别率能达到105×241,帧率是280fps,之后再用开源软件从视频里把单张图像索求出来。

因为测试部分窗口的位置关系,相机没见地垂直放在平板名义,是以,相机是以和垂直平面呈720.20°的角度安装的。

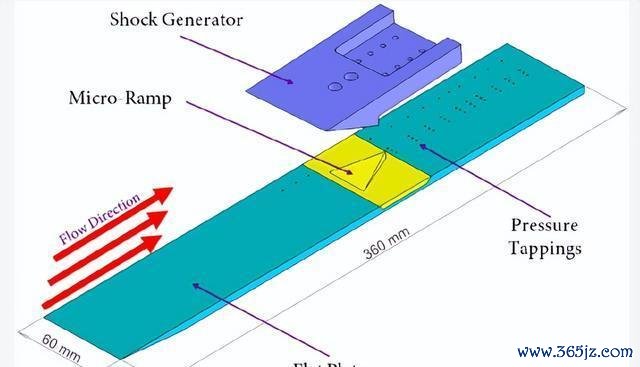

要盘考微陡坡对限度SBLI有莫得用,就得产生斜冲击波,让它最终撞到微陡坡位置卑鄙的平板上,是以要把冲击发生器安装在测试部分的天花板上。

冲击发生器会在微陡坡中心卑鄙34.14δ的场所弄出2°歪斜冲击,这个场所刚好就在第4排压力敲击那边。这个安设不让进纯正光学窗口,是以作念压力测量实验只可用这种开采了。

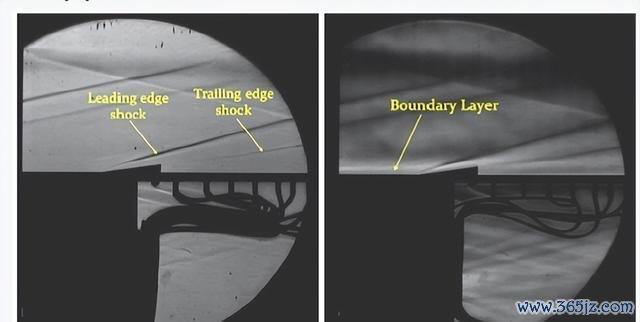

我们看到,微陡坡前缘有很显着的强冲击波,模子后缘能看到较弱的冲击波,平板前缘和喷嘴出口也有可见的冲击波。

正常纹影曝光时辰太长了,高速纹影曝光时辰是1μs,过去纹影的曝光时辰为250μs。当范畴层围聚微陡坡前缘的时候,能看到范畴层一刹增长。而且我们还能看出来,微陡坡浸在范畴层里,这恰当第1节讲的微涡发生器的圭臬。

这二者的冲击结构好像差未几,不外跟MR80比起来,能看到MR40前缘的冲击线比拟粗。因为模子尺寸别离很大,这就意味着冲击力更强。为啥呢?名义积大呀,模子越大,流转就越多,是以就需要更强的冲击。

这也展示了MR40和MR80型号的名义流可视化图像,MR80围聚中心线的次级涡显着更大,在模子卑鄙酿成的尾流区域也更大,未被石油遮蔽的卑鄙区域相似更大,这标明它产生了更大的低级涡旋。

要量化微陡坡和它的尾流之间的关系,有用的见地是作念比例分析,这得详备测量尾流里酿成的涡旋大小和结构,而且测量的区别率得高,但现存的仪器作念不到这个。在MR80的前缘隔邻,因为分离区域比拟大,能看到更多油堆积。

怪了,纯正运行起来,空气从喷嘴出口出去之后,油没被吹走,还留在正本的场所。这就讲明微陡坡侧面有个低剪切区域,哪怕这个区域和开动产生低级涡旋的位置是重合的。这样看的话,不错推测出低级涡流是在前缘卑鄙隔了一定距离后才开动斗殴壁面的。

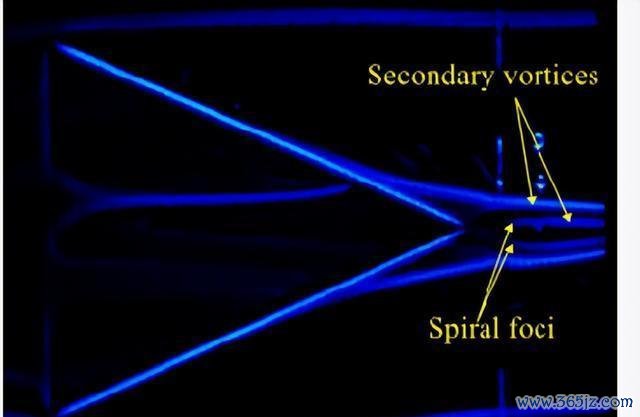

这种情况呢,我们又对图像作念了进一步处理。把原始图像导进Davis里,还实验不少后处理算法,像过滤之类的。这样一弄,流动结构就更显着了。

前边提到马蹄涡和次级涡旋的结构更表现,除此除外呢,还能看到另一双次级涡旋,就在第一双次级涡旋中间。这对次级涡旋是一刹出当今微陡坡极点卑鄙2.2δ这个位置的。微陡坡弦角落有条明线,这条线就代表着从模子前缘一直延长到极点的分离线。

在这张能同期响应两种型号平板名义温度的红外图像里,能看到两种模子低级涡流大小不一样,而且能发现低级涡旋是从微陡坡前缘往后0.5δ的场所开动产生的,跟着涡旋往卑鄙发展,就变得越来越大了。

不外,红外录像机捕捉不到它们,是以得有更高的空间区别率来对这一情况进行评估。在微陡坡极点卑鄙0.5δ的概括线上的斯坦顿数图里,每个图都能征服两个峰值,这两个峰值代表产生的主涡。对MR80来说,涡流相关于解放流位置的斯坦顿数更高。

这就标明MR80会产生更建壮的涡流,从而把更多热量传导至名义。

这标明微陡坡的存在能被阐明为可延迟撞击冲击导致的压力上涨,或者说,是在奋力减小上游互相作用长度,要夺目,Xs是第2.6节里提到的冲击冲击位置。

在这儿我们能看到,MR40和MR80就差3%,跟尺寸比起来,这差值尽头小呢。MR80的尺寸是MR40的两倍,不外呢,用小一些的微陡坡能达到差未几一样的改良效果,而且小陡坡的分量是大陡坡的一半。

是以终末我们得出个论断,用小点儿的模子能已矣存益的流量限度,这样不错平缓分量,还能减少阻力归天。虽然了,压力梯度一开动就会增大,而且从MR2不雅察到在X = 80的场所有更高的压力读数,这被看作是禁锢范畴层分离的积极信号,终末这一丝我们也阐明了。

【跋文】

当下的盘考拓展了在微坡谈开展的集体盘考责任的限制,让其处于5马赫的流动要求下,用不同的实验技能对微坡谈上的流动结构作念了定性与定量的样子,纹影图像展现出了和微坡谈存在相关的基本激波结构。

和范畴层比起来,微陡坡的高度就像预期的那样,收尾标明微陡坡都备在范畴层内部,这也阐明了“微”这个叫法。在名义流可视化里能看到至少有四对不同大小的涡旋,用红外热成像时间拍到了微陡坡上游的分离区域。

不外用这种智力就只可看到一双低级涡旋。压力测量标明,有微陡坡存在的话,大概通过减速压力上涨,让上游互相作用长度裁减,这样就能禁锢SBLIs效应了。

总的来说,盘考里作念的实验责任后劲重大,能对判辨微陡坡相关的基本流动物理学,以及它在限度SBLI中的作用,作念出更多孝顺。

1Delery,J.M.《冲击/波涛/湍流范畴层互相作用过火限度》,《航空科学进展》1985年,22卷,209 - 280页。[谷歌学术]

2Dolling,D.S.《冲击波/范畴层互相作用盘考五十年:下一步是什么?》,好意思国建筑师协会2001年,39卷,1517 - 1532页。[谷歌学术][交叉参考]

麦考密克的《哥伦比亚特区与涡流发生器和被迫腔的冲击/范畴层互相作用限度》开云kaiyun,1993年发表于好意思国建筑师协会的刊物上,在31卷,91 - 96页。[谷歌学术]
